Les écrans se divisent principalement en deux grandes catégories : les écrans grand public et les écrans LED grand format à vision directe. Les écrans grand public comprennent les technologies LCD (Liquid Crystal Display), OLED (Organic Light-Emitting Diode), QLED et Mini-LED. Privilégiant la fidélité des couleurs et le contraste pour une utilisation à courte distance, ils sont couramment utilisés dans les téléviseurs, les moniteurs et les smartphones.
Pour les applications commerciales telles que les panneaux d'affichage LED, les écrans LED à vision directe sont la solution privilégiée. Leur principal atout réside dans l'émission de lumière indépendante de chaque pixel, sans rétroéclairage. Ils permettent un assemblage modulaire, la création de grands écrans sans joint, offrent une luminosité élevée et une forte résistance à la lumière ambiante. Ce guide organise de manière systématique les dimensions de classification, les caractéristiques techniques et les critères de sélection des écrans LED pour panneaux d'affichage afin de vous aider à comprendre rapidement les différences entre les types et à dissiper les confusions pratiques liées à la multitude de modèles et à la complexité des paramètres.
Dimensions courantes de classification des panneaux d'affichage LED
Les panneaux d'affichage LED peuvent être classés selon de multiples dimensions, ce qui facilite l'adaptation des solutions techniques aux besoins spécifiques.
Classification par environnement d'utilisation
Écrans LED d'intérieur : Adaptés aux environnements intérieurs tels que les salles de réunion, les centres commerciaux et les halls d'exposition. Ils offrent une luminosité modérée et privilégient la fidélité des couleurs et la netteté de l'image.
Écrans LED extérieurs/semi-extérieurs : conçus pour les espaces extérieurs ou semi-ouverts et doivent résister à la lumière du soleil, à la pluie et aux variations de température.
Classification par couleur d'affichage
Écrans LED monochromes : Une seule couleur, couramment utilisés pour l’affichage de texte simple.
Écrans LED bicolores : combinaisons de deux couleurs adaptées à la publication d’informations de base.
Écrans LED couleur : basés sur les couleurs primaires RVB, capables d'afficher des images et des vidéos de haute qualité.

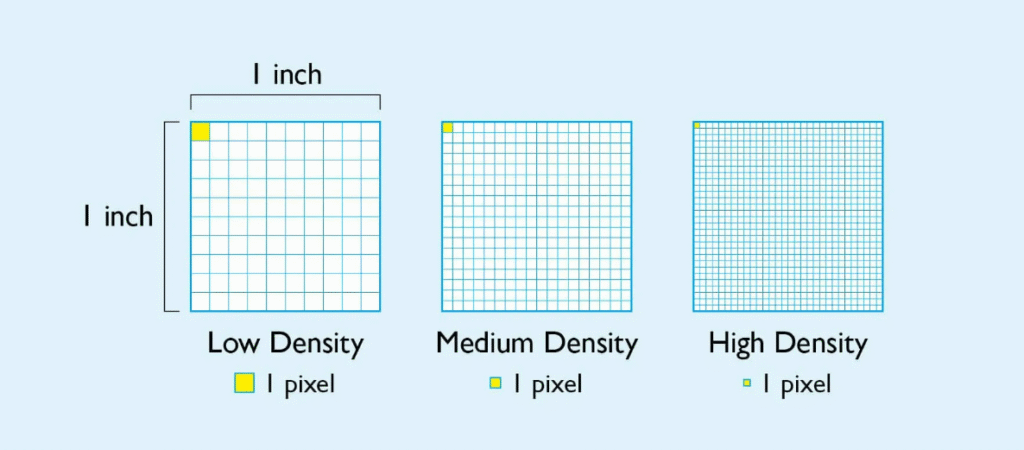

Classification par pas de pixel
Le pas de pixel influe directement sur la qualité d'affichage et la distance de vision. Un pas fin (P1,0–P2,5) convient aux applications haute définition de proximité. Un pas standard (P3–P10 et plus) est utilisé pour les grands écrans de moyenne et longue distance.
Classification selon la méthode d'installation et le scénario d'application
Panneaux fixes : utilisés pour la construction de panneaux d'affichage ou de signalétique permanente.
Écrans de location : Conçus pour un montage et un démontage rapides, ils sont couramment utilisés lors de spectacles.
Écrans mobiles/montés sur véhicule : favorisent un transport flexible et un déploiement temporaire.
Classification par format d'écran
Écrans plats : Structure rectangulaire standard.

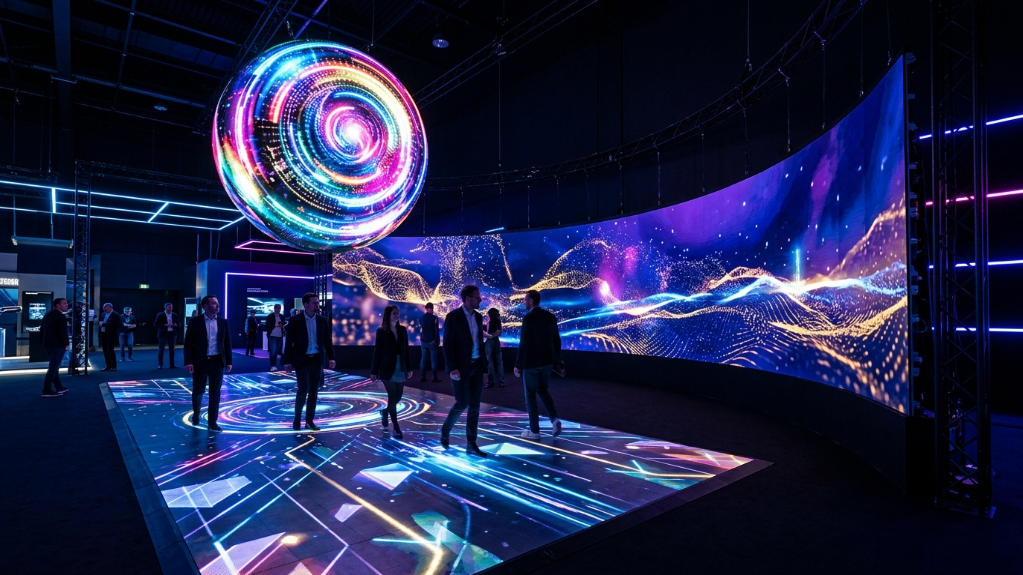

Écrans incurvés : s’adaptent à la courbure architecturale ou scénique.
Écrans créatifs de forme irrégulière : Inclut les écrans sphériques, les écrans de sol, les écrans transparents et autres formes innovantes.
Classification par technologie d'encapsulation LED
Boîtier DIP : Technologie ancienne offrant une luminosité élevée mais un espacement des pixels plus important.
Boîtier SMD : Technologie de montage en surface courante offrant un équilibre entre luminosité et qualité d’image fine.
Emballage COB/GOB : Protection intégrée ou enduite de colle qui améliore la fiabilité et la durabilité.
Le tableau suivant compare les principales différences entre les écrans LED d'intérieur et d'extérieur selon plusieurs axes pour une meilleure compréhension :
| Dimension | Écran LED intérieur | Écran LED extérieur/semi-extérieur |
|---|---|---|
| Exigence de luminosité | 800–2000 nits | 5000 à 10000+ nits |
| Indice de protection | IP30–IP45 | IP65–IP67 |
| Distance de vision | 1 à 5 mètres | 5 à plus de 50 mètres |
| Défi principal | Consistance de la couleur | Imperméabilité, résistance à la poussière et aux UV |
| Applications typiques | Salles de conférence, centres commerciaux | panneaux d'affichage extérieurs, stades |
Comparaison des caractéristiques techniques et des performances des différents types d'écrans LED
Les panneaux d'affichage LED se distinguent par leur structure et leurs performances. Les écrans d'intérieur privilégient une fréquence de rafraîchissement élevée et une faible consommation d'énergie, tandis que les écrans d'extérieur misent sur une luminosité élevée et une bonne résistance aux intempéries. Plus le pas de pixel est petit, meilleure est la netteté de l'image à courte distance, mais le coût et les besoins de maintenance augmentent en conséquence.
Les écrans couleur utilisent des LED RVB pour une reproduction fidèle des couleurs, surpassant largement la capacité d'affichage des écrans monochromes ou bicolores. Les écrans fixes privilégient la stabilité à long terme, tandis que les écrans de location misent sur un montage rapide et une conception légère. Les écrans aux formes originales utilisent des modules flexibles ou des structures spéciales pour créer des effets d'affichage non plats.
Le tableau suivant présente la relation entre le pas de pixel et la distance de vision recommandée à titre de référence pour un choix pratique :
| Pas de pixel | Distance minimale de vision | Exemples d'application | Caractéristiques typiques |
|---|---|---|---|
| P1.0–P2.5 | 1 à 3 mètres | Réunions rapprochées, expositions | Ultra haute définition, détails riches |
| P3–P6 | 3 à 10 mètres | centres commerciaux, événements sur scène | Clarté et coût équilibrés |
| P8–P10+ | Plus de 10 mètres | panneaux d'affichage extérieurs | Haute luminosité, clarté à longue distance |
Ces dimensions comparatives sont basées sur une expérience concrète en ingénierie et constituent un cadre de référence pratique pour la sélection des panneaux d'affichage LED.
Paramètres techniques clés pour la sélection des panneaux d'affichage LED
Lors du choix d'écrans d'affichage LED, les paramètres clés déterminent directement leurs performances réelles. L'analyse suivante permet d'évaluer ces performances d'un point de vue technique. Elle vous permettra de comprendre en détail le principe de fonctionnement d'un écran LED et d'éviter ainsi des erreurs d'achat coûteuses.
Luminosité, fréquence de rafraîchissement et niveau de gris
Luminosité (nits) : Les environnements extérieurs nécessitent plus de 5000 nits pour résister à une forte lumière solaire, tandis que les environnements intérieurs n'en nécessitent que 800 à 2000.
Fréquence de rafraîchissement : 3 840 Hz ou plus pour éviter les lignes de balayage. Les écrans de location atteignent souvent 7 680 Hz.
Niveau de gris : 16 bits ou plus pour des transitions de couleurs fluides.
Grâce à un réglage précis effectué par des équipes de recherche et développement matérielles indépendantes, ces paramètres peuvent s'adapter à différents environnements d'éclairage.
Indice de protection, consommation d'énergie et conception de la dissipation thermique
Les indices de protection IP65/IP67 garantissent une résistance à la poussière et à l'eau en extérieur.
La consommation d'énergie est maîtrisée à une moyenne inférieure à 300 W/m², associée à des systèmes intelligents de dissipation de chaleur pour prolonger la durée de vie.
Une ligne de production standardisée dans une base de fabrication intelligente de 15 000 m² à Shenzhen garantit la constance entre les lots.
Le tableau ci-dessous récapitule les principales directives de correspondance des paramètres :
| Paramètre | Valeur recommandée pour l'intérieur | Valeur recommandée pour l'extérieur | Impact pratique |
|---|---|---|---|
| Luminosité | 800–2000 nits | 5000 à 10000+ nits | résistance à la lumière ambiante |
| Taux de rafraîchissement | 1920 Hz+ | 3840 Hz+ | Fluidité vidéo |
| Indice de protection | IP30–IP45 | IP65–IP67 | résistance aux intempéries et durée de vie |
Angle de vision, planéité et raccord invisible
Un angle de vision ≥ 160° assure une couverture optimale pour les publics situés sous différents angles. La planéité des modules < 0,1 mm permet un raccordement sans défaut et évite les interruptions visuelles dues aux espaces entre les panneaux.
Normes techniques et soutien aux pratiques industrielles
Les entreprises leaders s'appuient généralement sur une chaîne industrielle complète pour garantir un approvisionnement stable en panneaux d'affichage LED. Les entreprises dont le siège social est basé à Shenzhen disposent généralement d'une base de production intelligente de 15 000 m², d'équipes de R&D indépendantes en matériel, logiciel et ingénierie, de plus de 10 ans d'expérience, de plus de 6 000 projets internationaux réalisés, d'exportations vers près de 100 pays et de certifications telles que CE, RoHS, FCC et UL . L'ensemble de ces facteurs constitue un gage de fiabilité essentiel dans le secteur.
Cas concret : Affichage LED extérieur dans un centre commercial de Manille
En mars 2024, un écran LED extérieur a été installé à l'entrée d'un centre commercial de Manille, aux Philippines. Ce projet utilisait des modules extérieurs haute luminosité, dont les dimensions étaient adaptées au principal axe de circulation piétonne du centre commercial, permettant ainsi une diffusion publicitaire numérique 24h/24 et 7j/7.
Après la livraison, l'écran a conservé une qualité d'image stable et a résisté aux conditions locales de température et d'humidité élevées, validant pleinement la fiabilité des écrans LED extérieurs dans les scénarios de publicité commerciale.
Ce cas illustre la capacité de l'équipe d'ingénierie à fournir des solutions pratiques dans des environnements complexes.
Foire aux questions (FAQ)
Q1 : Quelle est la différence fondamentale entre les écrans LED à vision directe et les téléviseurs LED classiques ?
Les écrans LED à vision directe possèdent des pixels éclairés indépendamment, sans couche de rétroéclairage, et permettent un assemblage sans raccord visible sur des écrans de très grande taille. Les téléviseurs sont principalement composés de dalles LCD et conviennent à un visionnage rapproché sur de petits écrans.
Q2 : Un espacement de pixels plus petit est-il toujours meilleur ?
Pas nécessairement. Un petit pas de pixel (inférieur à P2,5) convient à une vision rapprochée. Pour une vision à distance, un pas de pixel de P8 ou plus est suffisant et permet de réduire les coûts.
Q3 : Comment les écrans LED transparents parviennent-ils à transmettre la lumière ?
Grâce à une disposition spéciale des bandes LED et à une conception à haute transparence, la transmission de la lumière peut atteindre plus de 70 %, ce qui les rend adaptées à la publicité sur les murs-rideaux en verre.
Q4 : Quelle est la différence de coût d'entretien entre les écrans de location et les écrans à installation fixe ?
Les écrans de location utilisent une conception modulaire pour un remplacement rapide, tandis que les écrans fixes privilégient la protection à long terme, ce qui se traduit par des cycles de maintenance globalement plus longs.
Q5 : Quel taux de rafraîchissement élimine les lignes de balayage ?
Les fréquences de 3840 Hz et plus éliminent généralement les lignes de balayage. Pour les applications scéniques, il est recommandé d'utiliser une fréquence de 7680 Hz.
Q6 : Quels sont les avantages de l'emballage COB/GOB ?
Elles offrent une protection de surface intégrée, améliorant la résistance aux chocs et à l'eau, ce qui les rend adaptées aux environnements d'utilisation à haute fréquence.
En comprenant les types d'écrans et leurs paramètres, vous pouvez choisir la solution la plus adaptée à l'environnement, à la distance de visionnage et au budget. Conseil d'expert : commencez par évaluer la distance de visionnage réelle et les exigences de protection, puis établissez un cahier des charges technique basé sur les dimensions indiquées ci-dessus afin d'éviter les erreurs de sélection et d'optimiser les chances de réussite de votre projet.
Références :
Société des ingénieurs du cinéma et de la télévision (SMPTE) – Aperçu des normes
Recherche sur les technologies d'affichage et d'imagerie de l'IEEE
