Comparatif des écrans LED extérieurs SMD et DIP : coût, luminosité et retour sur investissement

Lors d'un appel d'offres ou de l'achat d'écrans LED extérieurs, un mauvais choix technologique peut faire grimper les coûts d'exploitation (OPEX) après installation de plus de 40 %. En clair :

• Le boîtier DIP (Dual In-line Package) excelle dans les environnements extrêmes, offrant une luminosité ultra-élevée et une robustesse à toute épreuve.

• La technologie SMD (composant monté en surface) domine en matière de cohérence des couleurs, d'angles de vision et d'applications haute résolution (pas fin).

Aperçu comparatif technique

En tant que responsable des achats pour une société de location ou propriétaire d'une usine de commerce extérieur, vous êtes peut-être confronté à un dilemme familier :
faut-il sacrifier la qualité d'image pour la fiabilité à toute épreuve du DIP sous un soleil intense, ou accepter les risques liés à la gestion thermique pour la qualité visuelle supérieure du SMD ?

S’appuyant sur les 14 années d’expérience mondiale de Sostron en matière de R&D sur les LED et sur des données concrètes issues de son site de production intelligent de 15 000 m², ce livre blanc analyse la valeur commerciale des deux technologies à partir de leurs principes fondamentaux.

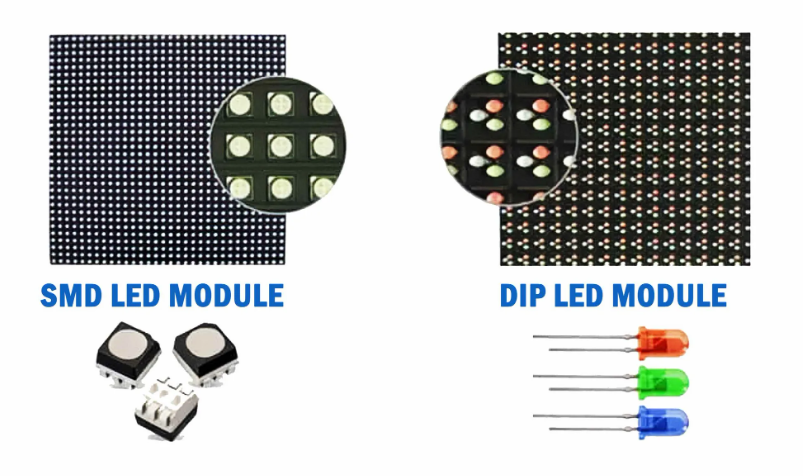

Analyse des technologies clés : Les différences fondamentales entre les technologies CMS et DIP

Pour comprendre la logique de sélection appropriée, nous devons d'abord examiner les structures d'emballage — le facteur déterminant non seulement pour la qualité d'image, mais aussi pour la durée de vie à long terme de votre écran.

DIP : L'ère classique des « trois lampes »

La technologie DIP est la technologie d'affichage LED originale. Elle utilise trois lampes LED ovales indépendantes — rouge (R), verte (G) et bleue (B) — insérées à travers le circuit imprimé et soudées en place.

Caractéristiques physiques

• grande taille de lampe

• Câbles et supports métalliques exposés

Atout clé

• Des câbles plus longs impliquent une plus grande surface de dissipation de chaleur.

• Compatible avec les puces LED de plus grande taille, atteignant facilement une luminosité de plus de 10 000 nits.

Limites

• Les lampes RVB sont physiquement séparées, ce qui limite la réduction du pas de pixel.

• P10 est généralement le minimum

• À courte distance, les images présentent un grain visible et des franges colorées.

CMS : Intégration moderne « 3 en 1 »

La technologie SMD intègre les puces R, G et B dans un seul boîtier plastique.

Caractéristiques physiques

• Taille extrêmement compacte

• Montage en surface directement sur le circuit imprimé

Principaux avantages

• Mélange de couleurs parfait — la lumière RVB provient d'un seul point

• Aucune variation de couleur quel que soit l'angle de vue

• Permet des espacements de pixels plus petits, ce qui en fait le choix privilégié pour les écrans extérieurs P3, P4 et P5.

Avancée majeure :
D'après les dernières études sectorielles de TrendForce, la maturation de la technologie à cathode commune a fondamentalement résolu le problème historique de dissipation thermique des composants CMS.

Cinq indicateurs de performance essentiels : qui est le véritable « roi des écrans extérieurs » ?

Pour maximiser le retour sur investissement (ROI), le centre de R&D de 4 000 m² de Sostron a effectué des tests en conditions réelles dans des environnements extrêmes simulés.

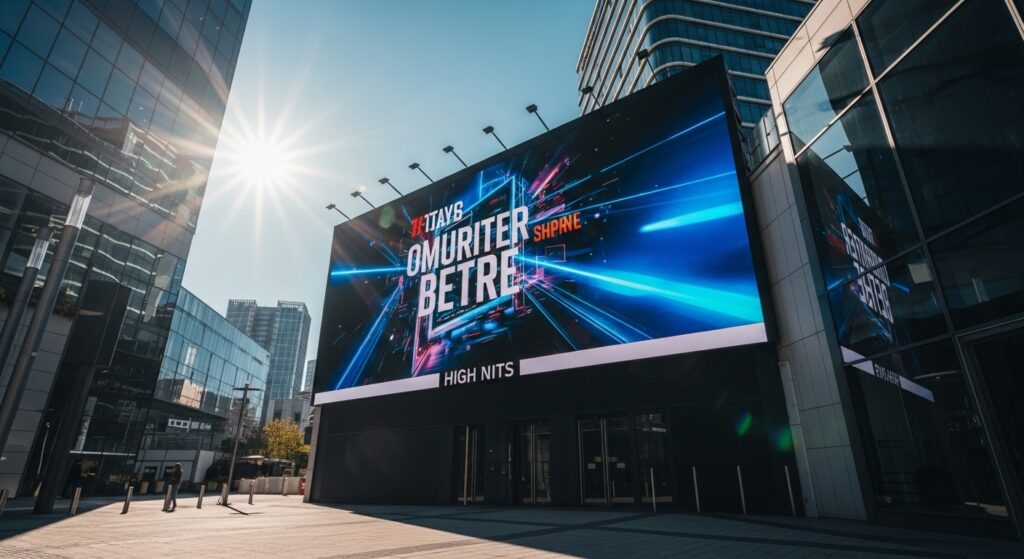

Luminosité et adaptabilité environnementale

Le DIP
reste la solution privilégiée pour les panneaux d'affichage grand format, même sous une chaleur extrême et en plein soleil, comme au Sahara ou au Moyen-Orient.
Malgré une dégradation de luminosité de 20 %, le DIP conserve une luminosité supérieure à 7 000 nits.

Évolution de SMD
en utilisant la série ARES 2 de Sostron (écran extérieur écoénergétique phare) comme exemple :
grâce à une architecture à cathode commune et à des puces à haut rendement, SMD atteint 7 500 nits avec une consommation d’énergie remarquablement faible, réduisant ainsi les coûts d’exploitation jusqu’à 50 %.

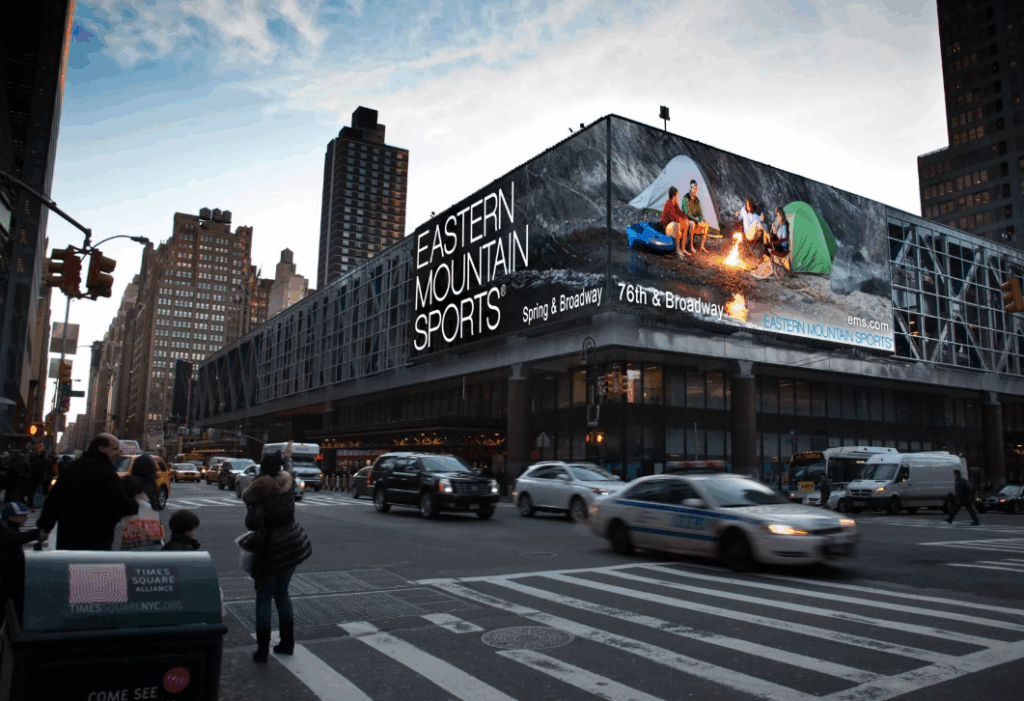

Expérience visuelle et angle de vision (L'avantage visuel)

Dans les espaces commerciaux et les scènes louées, la couverture efficace du public est l'indicateur clé.

L'avantage évident de SMD

• Les angles de vision horizontaux et verticaux dépassent 140°

• Luminosité et couleur uniformes du niveau de la rue aux bâtiments adjacents

Limites de DIP

• L'angle de vision vertical est généralement limité à 50°–60°.

• Les écrans placés en hauteur apparaissent sombres ou avec des couleurs décalées pour les piétons situés en dessous.

Rapport de contraste et profondeur de l'image

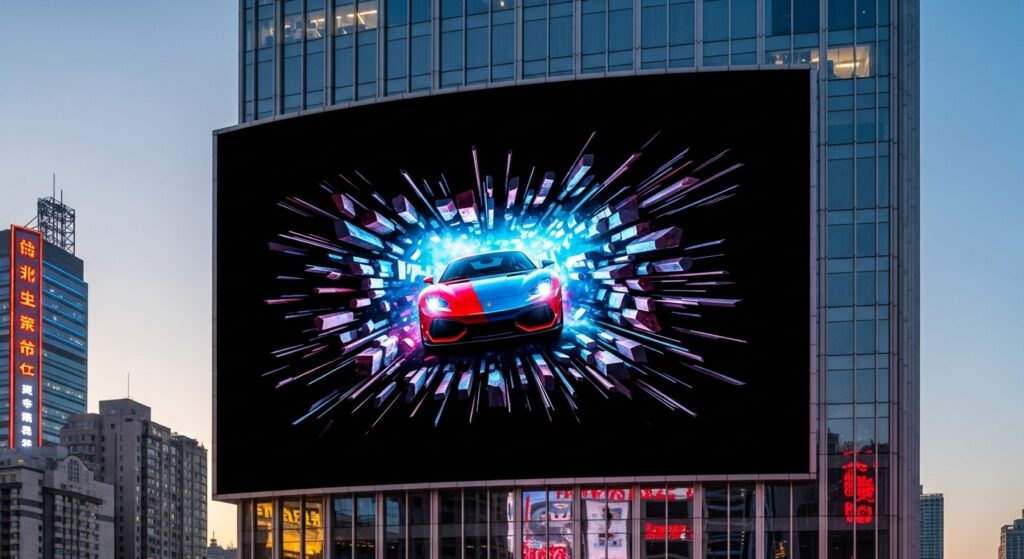

La technologie Black Mask
SMD prend en charge l'encapsulation des LED noires, absorbant la lumière ambiante et améliorant considérablement le contraste diurne, 3 à 5 fois supérieur à celui des LED DIP.

Application concrète :
Pour les écrans LED 3D visibles à l'œil nu , la technologie SMD est la seule option viable, car les effets 3D dépendent fortement d'un contraste extrême entre les zones claires et les zones sombres.

Indice de résistance aux intempéries et de protection (fiabilité)

L'idée selon laquelle le procédé DIP est plus étanche est désormais obsolète.

Pratiques d'ingénierie Sostron
La série Storm Pro utilise un enrobage double face :

• Encapsulation de résine sur la face avant

• Joint d'étanchéité arrière

Cette conception garantit une protection IP65 fiable.

Données de test
Selon les normes de test IEC 60529, les modules SMD haut de gamme présentent des taux d'oxydation du métal comparables à ceux des modules DIP après 2 000 heures de test au brouillard salin.

Précision de fabrication et taux de rendement

Automatisation vs. Semi-automatisation

• SMD : Système de montage en surface entièrement automatisé, des dizaines de milliers de placements par heure

• DIP : L’insertion manuelle et le soudage à la vague augmentent la variabilité

Comparaison des taux de défaillance :
Le fonctionnement à long terme des boîtiers DIP présente un risque plus élevé de soudures froides dues à la dilatation et à la contraction thermiques.

Modèle de décision d'entreprise : Comment les responsables des achats calculent le coût total de possession (CTP)

Dans les projets de location et d'exportation, le prix d'achat initial (CAPEX) ne représente que la partie émergée de l'iceberg.
Les professionnels s'intéressent au coût total de possession (TCO).

Coût initial vs. rendements à long terme

Logique de tarification DIP

• Avantage en termes de coûts des matériaux à P10+

• Une taille plus importante augmente les coûts d'expédition et les exigences en matière de structure en acier

Gain d'efficacité pour les composants CMS :
Malgré des exigences plus élevées en salles blanches, les composants CMS bénéficient de l'automatisation.
La gamme Storm Classic, avec ses armoires standardisées en aluminium et acier, réduit le temps d'installation de 30 %, ce qui diminue considérablement les coûts de main-d'œuvre.

Comparaison des coûts de maintenance (OPEX)

Réparation de pixels

• DIP : Les lampes individuelles peuvent être remplacées sur place à l’aide d’un fer à souder.

• CMS : La précision nécessite le remplacement du module ou une réparation en usine

La solution Sostron :
les séries ARES et Storm Pro sont toutes deux conçues pour une maintenance complète à l’avant et à l’arrière.
Grâce à des systèmes magnétiques ou à verrouillage rapide, même un personnel non spécialisé peut remplacer un module en moins de 60 secondes, un atout essentiel pour les autoroutes et les environnements à trafic continu (par exemple, les projets autoroutiers au Brésil).

Aperçu exclusif d'une usine intelligente de 15 000 m² :

Pourquoi les composants CMS haut de gamme remplacent les composants DIP

S’appuyant sur 14 années de tests de fiabilité, Sostron a identifié trois avancées majeures en matière de fabrication qui expliquent la domination de la technologie SMD.

Révolution des matériaux d'encapsulation : du PPA au PCT/EMC

Les premières défaillances des composants CMS en extérieur étaient dues à la dégradation du plastique PPA sous l'effet des UV.

Les produits Sostron Standard
à LED CMS haute luminosité pour extérieur utilisent des matériaux PCT ou EMC, offrant une résistance thermique et une stabilité UV supérieures, et une stabilité physique supérieure à celle des boîtiers DIP traditionnels.

Technologie d'économie d'énergie à cathode commune

Le principal avantage de la série ARES 2.

Anode commune traditionnelle :
Toutes les LED RGB reçoivent 5 V, l'énergie excédentaire est transformée en chaleur.

La tension de cathode commune Sostron
est fournie avec précision pour chaque couleur.
Les mesures effectuées montrent des températures de fonctionnement inférieures de 10 à 15 °C à celles des écrans DIP traditionnels, ce qui élimine le besoin de climatisation : la dissipation thermique naturelle assurée par les boîtiers entièrement en aluminium est suffisante.

Lignes de production SMT entièrement automatisées

Dans l'usine de 15 000 m² de Sostron, la précision de placement des CMS atteint ±0,02 mm.

« D’après plus de 1 200 projets internationaux, 95 % des défaillances prématurées d’écrans extérieurs sont dues à des irrégularités de soudure manuelle sur les composants DIP. »
— Directeur technique de Sostron

Produits concrets et applications mondiales

Solution phare ultime en matière d'économie d'énergie : la série ARES 2

Applications principales

• Écrans 3D à vision directe

• Publicité architecturale emblématique

Caractéristiques principales

• Fréquence de rafraîchissement jusqu'à 7680 Hz (sans scintillement à l'image)

• Luminosité : 7 500 nits

Étude de cas
Dans le sud de la France, les écrans P3.9 ARES ont démontré une résistance exceptionnelle à la corrosion dans les environnements méditerranéens à forte salinité, restant clairement visibles sous l'intense lumière solaire du sud de l'Europe.

Foire aux questions (FAQ)

Q1 : Les LED d'extérieur peuvent-elles vraiment résister à la lumière directe du soleil ?

R : Absolument. La technologie SMD moderne (par exemple, la série ARES) atteint 8 000 à 10 000 nits.
Pour la plupart des applications commerciales extérieures, 6 000 nits suffisent amplement pour une visibilité optimale en plein jour.

Q2 : Le DIP est-il moins cher à entretenir ?

A : En apparence, oui, mais les pannes des composants DIP coïncident souvent avec le vieillissement des circuits.
La conception modulaire des composants SMD permet des réparations plus rapides, minimisant ainsi les temps d'arrêt et les pertes de revenus publicitaires.

Q3 : Pourquoi Sostron recommande-t-il la technologie SMD pour les écrans 3D visibles à l’œil nu ?

A : Les visuels 3D nécessitent des détails précis et un contraste extrême.
Les pixels DIP sont trop grossiers, tandis que l'encapsulation noire SMD offre la profondeur nécessaire pour des effets de relief réalistes.

Conclusion : Quel choix devez-vous faire pour votre projet ?

D’ici 2026, l’équilibre technologique aura clairement basculé en faveur du CMS.

Choisissez DIP si :

• Le budget est extrêmement limité.

• La taille des pixels est de P16 ou plus.

• L'installation se fait dans des environnements isolés, soumis à une chaleur extrême et à une forte luminosité (par exemple, des panneaux d'affichage sur poteaux dans le désert).

Choisissez un composant CMS (par exemple, Sostron ARES 2 ou Storm Series ) si :

• Vous privilégiez le retour sur investissement à long terme (consommation d'énergie réduite, moins de réparations).

• Distance de vision : 5 à 50 mètres

• Le projet comprend des visuels 3D, une image de marque haut de gamme ou une mise en scène pour la location.

Entreprise nationale de haute technologie, Sostron fournit non seulement du matériel, mais aussi des solutions d'affichage complètes, couvrant l'ensemble du cycle de vie.
Pour votre prochain projet d'éclairage extérieur à LED, consultez nos ingénieurs experts : ils élaboreront une configuration personnalisée, fruit de 14 ans d'expérience éprouvée sur le terrain.
